Ирвис-РС4М-Ультра

Ирвис-РС4М-Ультра
Раздел: Ультразвуковые расхдомеры-счетчики Ультразвуковой расходомер-счетчик газа ИРВИС-РС4М-Ультра представляет собой комплектный, законченный узел коммерческого (технологического) учета газа, аттестованный органами Госстандарта. ИРВИС-РС4М-Ультра предназначен для ведения коммерческих расчетов между поставщиком и потребителем газа. Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции

Основные достоинства

  • Высокая точность измерений
  • Широкий диапазон измерений
  • Стабильность метрологических характеристик
  • Высокие динамические характеристики
  • Возможность работы на нестационарных потоках
  • Нечувствительность к гидравлическим ударам
  • Стойкость к загрязнениям
  • Простота монтажа
  • Простота и удобство в эксплуатации
  • Отсутствие подвижных частей, подверженных износу

Вернуться на предыдущую страницу

Технические параметры

Рабочий газприродный газ,попутный нефтяной газ, воздух, азот, другие газы

Диаметры условного прохода
50, 80, 100 мм

Погрешность измеренного объема приведенного к стандартным условиям для ДУ50
..... не более ± 1% при Qпер. .....Qнаиб.
..... не более ±(1+4(Qпер-Q)*Qнаим/((Qпер-Qнаим)*Q))% при Qнаим. ... Qпер.

Погрешность измеренного объема приведенного к стандартным условиям для ДУ80,100
..... не более ± 1% при Qпер. .....Qнаиб.
..... не более ±(1+2,5(Qпер-Q)*Qнаим/((Qпер-Qнаим)*Q))% при Qнаим. ... Qпер.

Диапазон измеряемых расходов природного газа при рабочих условиях
от 0,5 м3/час до 1125 м3/час

Давление измеряемого газа (абс.)
от 0,05 до 6,3 МПа

Температура измеряемого газа
от -40 до +60°С

Температура окружающей среды
от -40 до +45°С

Питание
220 (+50-110) В, 50 ±1Гц

Взрывозащита
1ExibdIICT4X

Межповерочный интервал
2 года

Методика периодической поверки
безпроливная (имитационная), проливная



Принцип действия

Принцип действия расходомера-счетчика газа ИРВИС-РС4М-Ультра основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него.

Принцип действия прибора позволяет измерять расход газа, как в прямом, так и в обратном направления (реверсивные потоки, пример, АГНКС).

Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Комплектация

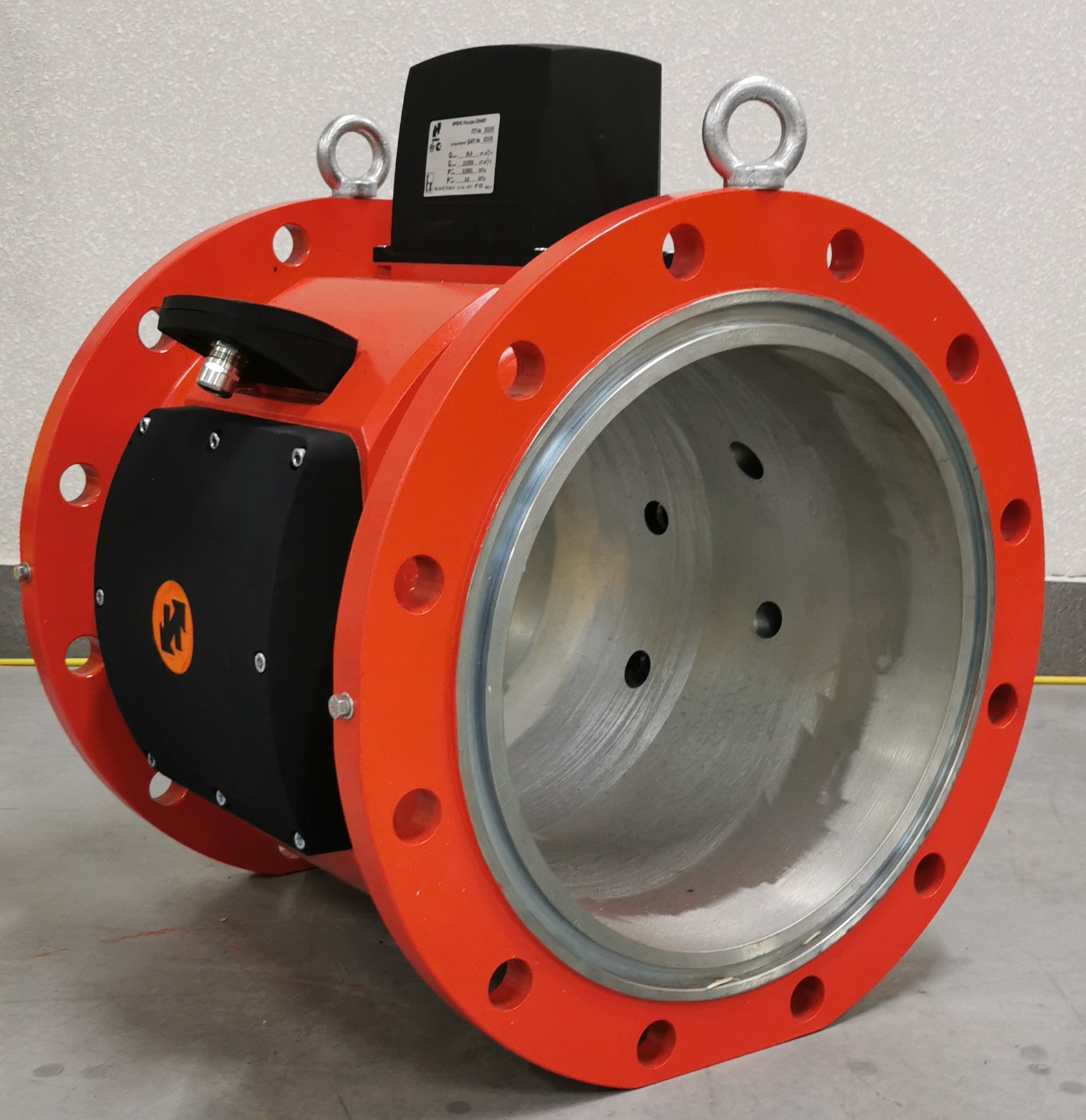

Первичный преобразователь

Первичный преобразователь представляет собой отрезок трубопровода специальной формы, оптимизирующий поток, в котором установлен ультразвуковой расходомер, первичный преобразователь давления, первичный преобразователь температуры, плата вычислителя.

Первичный преобразователь абсолютного давления термокомпенсирован во всем диапазоне рабочих температур.

Первичный преобразователь температуры представляет собой термометр сопротивления платиновый.

Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям, накапливает в энергонезависимой памяти нарастающим итогом значение прошедшего объема газа. Информация об измеряемых параметрах и накопленном объеме газа с первичного преобразователя передается по цифровой линии связи на специализированный регистратор - "БИП" (блок интерфейса и питания).

Регистратор

Регистратор ведет архивацию измеряемых параметров (глубина архива 120 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.

К регистратору возможно подключить до четырех первичных преобразователей.
Съем информации с регистратора возможен несколькими способами:

  • Для оперативного контроля, регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
  • Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
  • Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
  • Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.

К регистратору возможно одновременно подключить две независимые системы телеметрии, к примеру - потребителя и поставщика газа.

Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, реализована возможность изменения состава газа, внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации или пломбируемым переключателем.

Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве констант.

При выходе прибора из строя учет газа ведется по условно-постоянным значениям, вносимым в память прибора, по взаимному согласованию поставщика и потребителя газа.

Монтаж

Первичный преобразователь расходомера-счетчика газа ИРВИС-РС4-Ультра может быть установлен в горизонтальный, вертикальный или наклонный трубопровод. В связи с тем, что расходомер не загромождает проход трубопровода, в месте установки первичного преобразователя не требуется организация обводного байпасного канала.

Для удобства монтажа в базовый комплект поставки включен монтажный комплект, состоящий из ответных фланцев, габаритной катушки имитатора, уплотнительных колец, крепежа, 10 м. соединительного кабеля. Для снижения требований к квалификации монтажной организации и повышения точности измерений в комплект поставки может быть включен прямолинейный измерительный участок, аттестованный заводом-изготовителем.

Документы

Техническая документация

Протоколы обмена

Нормативная документация


Программы и инструкции

Инструкции

И9100-109 Инструкция по эксплуатации комплекта «Диспетчеризация ногами» с ПО «РиКом» (129 Кб)
Применение комплектного флэш-носителя для коммерчекских отчетов и диагностики прибора
И9100-108 Разъяснение по анализу архива событий счетчиков ИРВИС (178 Кб)
Классификация событий и их влияние на учет газа
И1002-251 Инструкция по вводу состава и плотности газа (127 Кб)
Изменение настроек компонентного состава, плотности газа с клавиатуры БИП и дистанционно
И1002-253 Инструкция по выбору измеряемой среды и метода расчета (698 Кб)
Актуально для внедрения новой (2015 г.) редакции ГОСТ-30319 на приборах, изготовленных до 2017 г.
И1002-255 РИ-5,7-950-990. Памятка для персонала (247 Кб)
Памятка оператору, для одноканального (1БИП-1ПП) и многоканального (1БИП-2..4ПП) приборов
И1002-256 Диагностика «на месте» при нештатной работе прибора учета газа (127 Кб)
Возможные диагностические действия на месте эксплуатации прибора
И1002-254 Варианты комплектации для реверсивных расходов (135 Кб)
Актуально, где есть расходы в обратном направлении, например, на АГНКС
И1002-252 Инструкция по подключению солнечной батареи (62 Кб)
При необходимости дооснащения для автономной работы

Программы

Драйвер для «Адаптера ПК» тип 2
для чтения флэш-носителя "Диспетчеризация ногами" с 2019 года – маркировка: серая этикетка «ПК-Флэш»
