Зачем нужен извещатель, чем поможет в эксплуатации узла учета газа?
Для передачи информации используются различные сервисы сотовых (GSM)
операторов связи: SMS-сообщения, электронная почта а также передача данных
по TCP/IP (цифровая передача данных на IP-адрес получателя). Это дает
возможность для каждой задачи выбирать оптимальный способ: наиболее простой
и малозатратный, как по оплате трафика связи, так и по затратам рабочего времени
персонала. Извещатель И-103 разработан с учетом пятилетнего опыта
эксплуатации извещателя И-102.
В чем отличие извещателя от обычного GSM-модема?
Модем – пассивное устройство, позволяющее получить информацию от
удаленного прибора учета газа на компьютер. Фактически, модем выполняет роль
«удлинителя» интерфейсного кабеля, связывающего компьютер с прибором учета.
Пользователь не может получить информацию через модем в случае выключения
питания модема и в случае временного ухудшения связи, а момент восстановления
возможности получения информации приходится выявлять многочисленными
повторными попытками. Кроме того, настройка модема, подключаемого к прибору
учета, возможна только заблаговременно – при подключении модема к компьютеру
по RS232, не дистанционно.
Извещатель является активным устройством, он имеет в своем составе кроме
модема еще и программируемый контроллер, что обеспечивает рассылку
информации пользователю по расписанию и в случае нештатных ситуаций – т.е.
пользователь постоянно информирован о состоянии учета без дополнительных
трудозатрат и сомнений.
Использование SMS-сообщений и электронной почты позволяет получать
данные вне привязки к конкретному рабочему месту с модемом и компьютером, а
также снимает проблему временных ухудшений качества связи – при улучшении
связи сообщение будет доставлено.
В извещатель может быть установлен один или несколько модулей
автономного питания МАП-2, что позволяет обеспечить достаточную
автономностью по электропитанию, чтобы в случае отключения сети 220В
несколько суток высылать тревожные SMS-сообщения и отвечать на команды
пользователя.
Извещатель конфигурируется как с компьютера, так и через SMS, т.е. можно
подавать команды и перенастраивать его удаленно с сотового телефона.
Извещатель может применяться для автоматической передачи данных в
единый пульт управления системами телеметрии региональных компаний по
реализации газа (ЕПУ СТМ РГК) – «ИУС Цифра», разработанной ООО «Газпром
межрегионгаз инжиниринг».
Как устанавливать и подключать извещатель?
Извещатель представляет собой комплект модулей, монтируемый на DIN-рейку и функционирующий независимо от прибора учета. Извещатель И-103 имеет
модульную конструкцию.

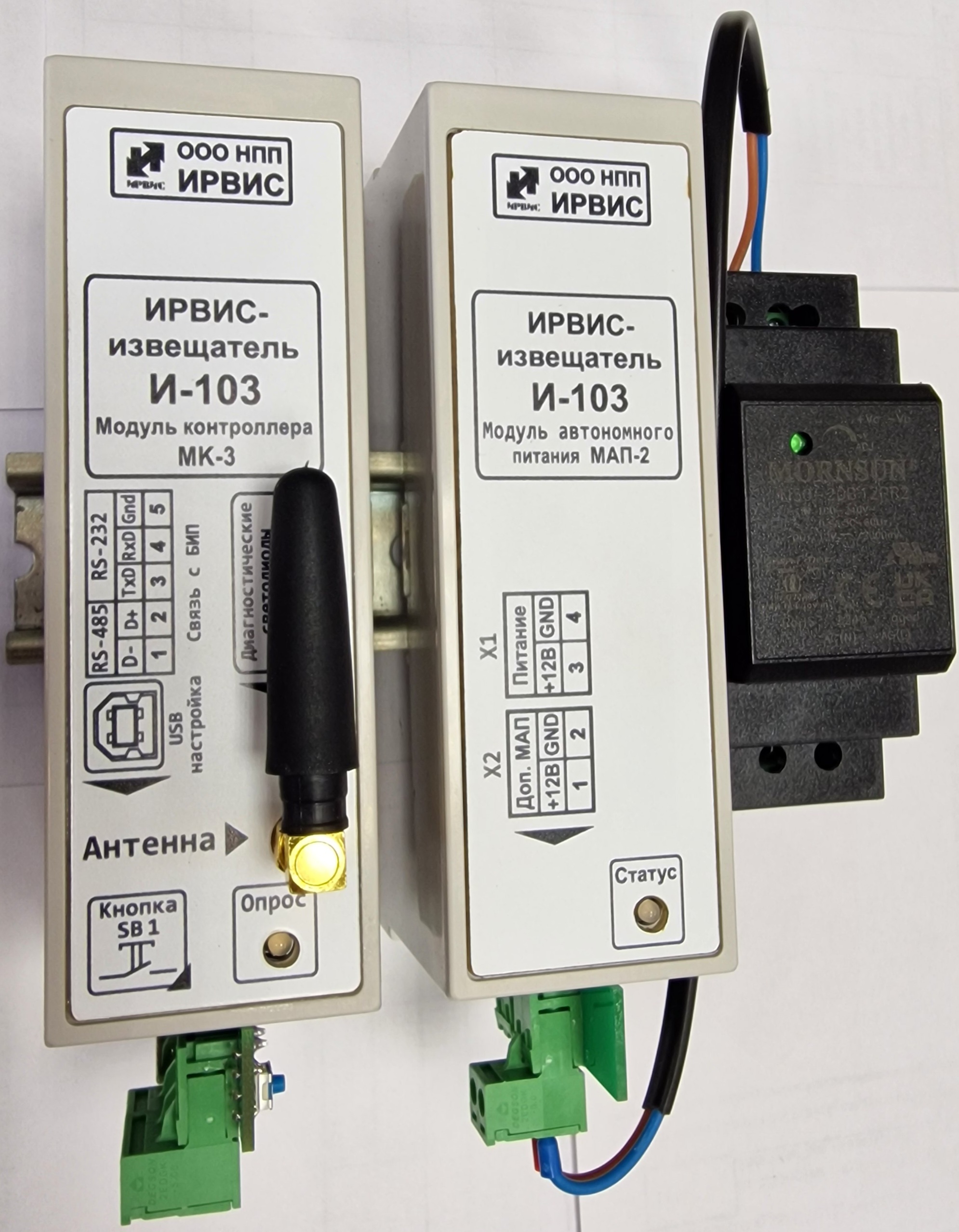

В состав И-103 входят следующие
блоки (модули):
1. Модуль контроллера МК-3 (модуль центрального процессорного устройства).
Программируемый котроллер через интерфейс (RS232 или RS485 – имеются оба варианта) опрашивает регистратор счетчика газа ИРВИС, передает данные
через сотовую сеть GSM (возможно установить две SIM-карты, например, двух разных операторов связи), по цифровым линиям связи (коммуникационный шлейф
с верхней стороны). Контролирует заряд модулей автономного питания МАП-2, управляет модулями ввода/вывода аналоговых и дискретных сигналов МВИ-5.
2. Один или несколько модулей автономного питания МАП-2. Несколько модулей могут применяться для
увеличения времени автономной работы ИРВИС-Извещателя И-103.
3. Один или несколько модулей ввода/вывода аналоговых и дискретных сигналов МВИ-5, для подключения дополнительных КИПиА (данные модули
поставляются по специальному заказу).
4. Блок питания с выходным
напряжением +12В.
Связь между блоками производится коммуникационным шлейфом.
Извещатель поставляется с отключенным от блока автономного питания «МАП-2» коммуникационным шлейфом. После установки в блок «МК-3» SIM-карты данный шлейф необходимо подключить.
