Шкаф КИП
|
Раздел: Дополнительное оборудование

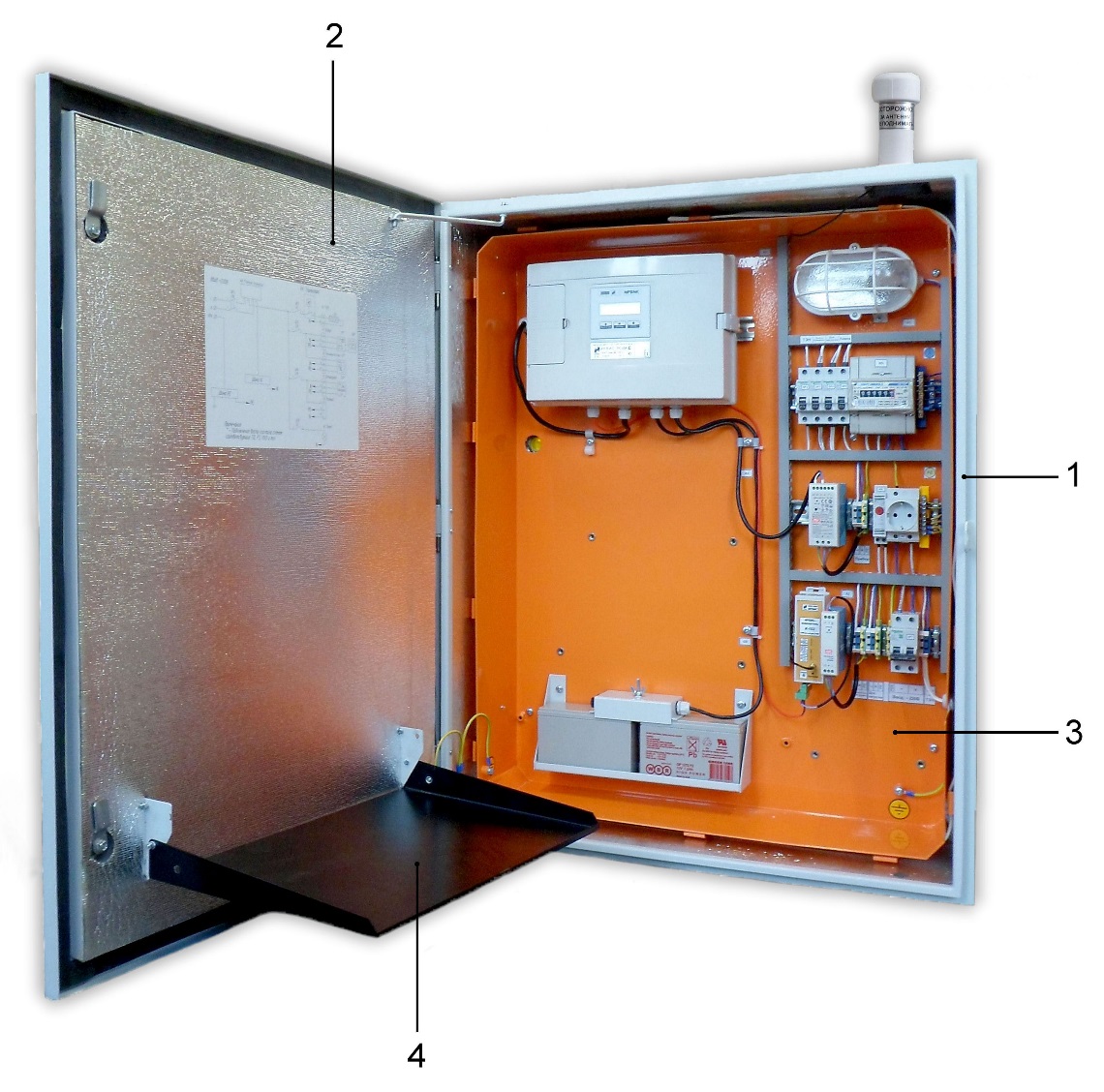

Шкаф КИП представляет собой термоизолированный металлический корпус с закрывающейся на замки дверцей. Внутри корпуса расположено шасси, на котором смонтированы устройства электроавтоматики и имеются предусмотренные места для размещения дополнительного оборудования. Для обеспечения рабочего диапазона температур шкаф КИП оборудован системой подогрева.
По заказу шкаф КИП может быть укомплектован следующими компонентами:
- устройство телеметрии (ИРВИС-Извещатель или GSM-модем);
- устройство бесперебойного питания ИРВИС-УБП;
Для монтажа БИП в соответствующем месте на шасси установлена DIN-рейка.
В местах размещения дополнительного оборудования предусмотрены втулки для установки DIN-реек.
Технические параметры
Принцип действия
Комплектация
Документы
Программы и инструкции
|
Вернуться на предыдущую страницу
|
|
Технические параметры
| Габаритные размеры (ВхШхГ), мм | 1104х762х305 |
Масса, не более, кг | 50 |
Рабочий диапазон температур, °С | от минус 40 до плюс 50 |
Поддерживаемая внутри шкафа теспература (при температуре окружающей среды менее плюс 5°С), °С | в зависимости от настройки термостата, но не менее плюс 5 ±3 |
Напряжение питающей сети переменного тока, В | 220 |
Частота питающей сети, Гц | 50 ±1 |
Максимальная потребляемая мощность ТЭНа, не более, Вт | 400 |
Степень пыле-влагозащиты | IP54 |
Принцип действия
Поддержание температуры внутри шкафа осуществляется ТЭНом при помощи термостата. Подогрев автоматически включается и выключается согласно настройке термостата.
Счетчик электроэнергии учитывает потребление электрической энергии системой подогрева и дополнительным оборудованием. Для удобства эксплуатации предусмотрена возможность раздельного включения оборудования, входящего в состав шкафа КИП.
Предусмотрена система освещения в виде встроенного светильника для возможности работы оператора в темное время суток.
На внутренней стороне дверцы имеется откидная полка для удобства работы оператора с другими приборами и устройствами.
Для крепления шкафа КИП на несущей поверхности предусмотрены два монтажных рельса, расположенные на внешней стороне задней стенки.
Комплектация
В стандартном исполнении шкафа-КИП на шасси смонтированы следующие компоненты:
1 – Светильник;
2 – Автоматические выключатели (10 А– 2 шт., 6 А– 2 шт.);
3 – Счетчик электроэнергии;
4 – Шина нулевая;
5 – Зажимы контактные (3 шт.);
6 – Термостат;
7 – Розетка;
8 – Шина заземления;
9 – Зажимы контактные (7 шт.);
10 – Вводный автоматический выключатель;
11 – Зажимы контактные (2 шт.);
12 – ТЭН;
13 – Кабель-каналы;
14 – Втулка заземления;
15 – Кабельный ввод;
16 – Отверстия для гермовводов;
17 – Место для установки БИП;
18 – Место для установки GSM-антенны (защитный кожух);
19 – Место для установки БПВ;
20 – Место для установки устройств телеметрии;
21 – Место для установки БАБ;
22, 23 – Место для установки дополнительного оборудования
Компоненты смонтированы на DIN-рейках (кроме светильника).
|
|
|
|
