Ирвис-РС4М

Раздел: Вихревые расходомеры-счетчики ИРВИС-РС4М выпускается в нескольких модификациях, позволяющих вести учет различных газовых сред.

ИРВИС-РС4М-ППС – измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.

ИРВИС-РС4М-ДДП – измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.

ИРВИС-РС4М-Пар - измерение водяного пара и др. газов с температурой до +250 °С. Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции

Основные достоинства

широкий диапазон измерений (1:150, 1:300, 1:400) в базовом исполнении
не чувствителен к пневмоударам
повышенная стойкость к загрязнению газа
работа на нестационарных потоках
интеллектуальный расходомер (отправка отчётов, отправка SMS о нештатных ситуациях)
не требуется измерения перепада давления на счётчике
имитационный способ периодической поверки
поставка в комплекте с прямолинейными участками
в комплекте поставки имитационная катушка расходомера
правильность монтажа обеспечивается конструктивом присоединительных частей
комплектуется токовым интерфейсом 0–5 мА, 4–20 мА (для использования в автоматиче- ских системах управления)
интерфейсы RS-232 и RS-485 с возможностью подключения двух систем телеметрии
в комплекте поставки устройство для считывания архивов
программное обеспечение для обработки данных с расходомера-счётчика в свободном доступе на сайте производителя

Вернуться на предыдущую страницу

Технические параметры

Измеряемая среда	Не агрессивные горючие газы, инертные газы, воздух, водород, гелий, водяной пар и т. п.
Номинальный диаметр полнопроходного исполнения, мм	50, 80, 100, 150, 200, 300
Номинальный диаметр врезного исполнения, мм	до 300

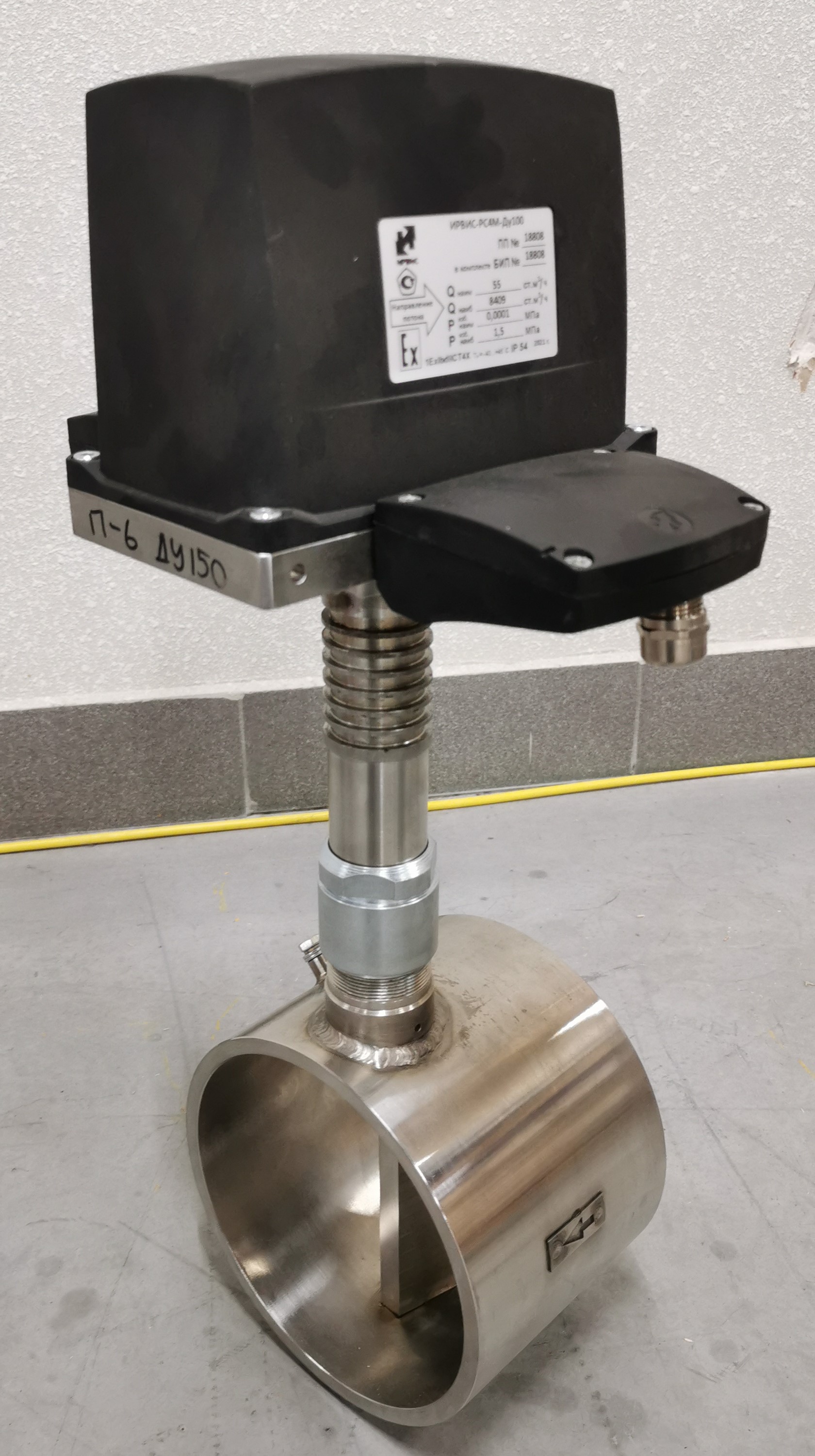

Номинальный диаметр погружного исполнения, мм	от 300 до 2000
Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч	от 7,0 до 435732
Диапазон измерения массового расхода пара, т / ч	от 0,0049 до 1189
Диапазон измерений абсолютного давления, МПа	от 0,05 до 10
Диапазон измерений температуры, 0С	от –40 до +250
Пределы допускаемой относительной погрешности при рабочих условиях, %	от ±0,6 до ±1,2
Пределы допускаемой относительной погрешности при приведении к стандартным условиям, %	от ±0,7 до ±1,5
Питание, В	220, 24
Маркировка взрывозащиты ПП БИП	1ExibdIIСT4X [Exib] IIC
Межповерочный интервал	3 года
Методика поверки	без проливная (имитационная), проливная

Принцип действия

Принцип действия расходомера-счетчика газа ИРВИС-РС4М основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела (генератор вихрей).

Детектирование вихрей в зависимости от модификации счетчика происходит двумя типами чувствительных элементов: термоанемометром и датчиком пульсаций давления.

Благодаря тому, что чувствительные элементы детекторов вихрей вынесены из потока газа и размещены в канале перетока тела обтекания, расходомеры-счетчики ИРВИС-РС4М отличаются повышенной стойкостью к загрязнению газа.
Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Комплектация

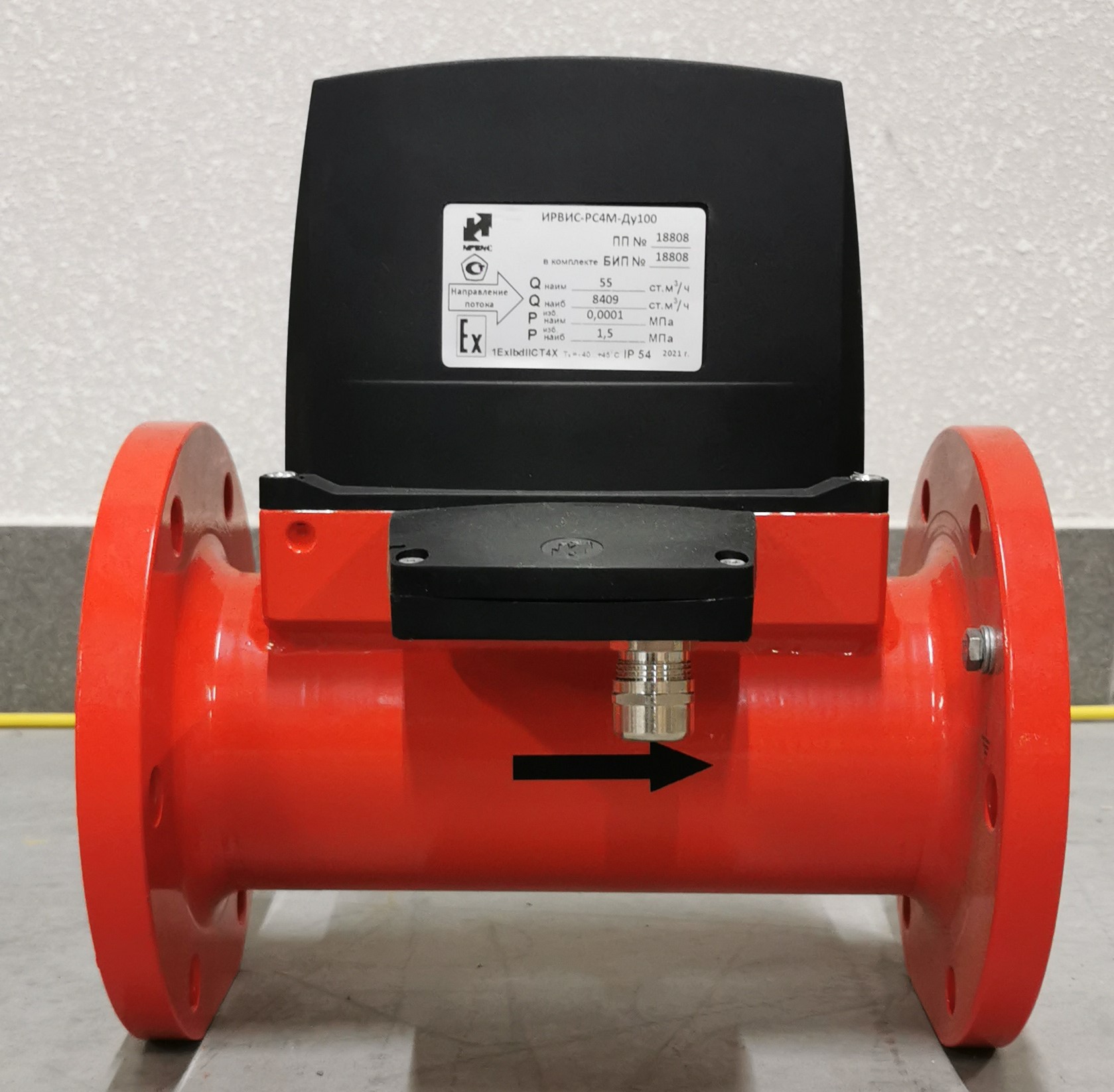

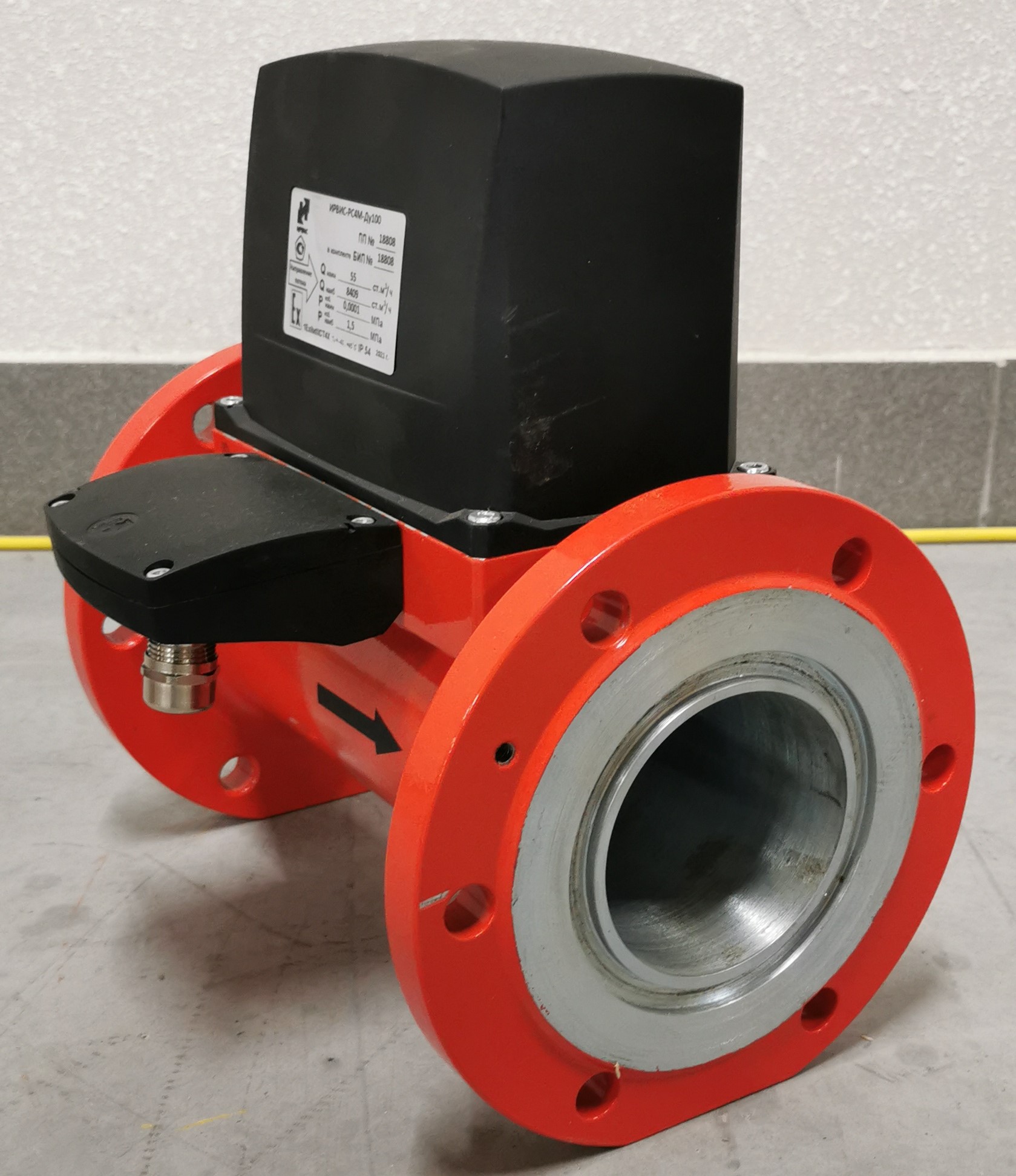

Первичный преобразователь

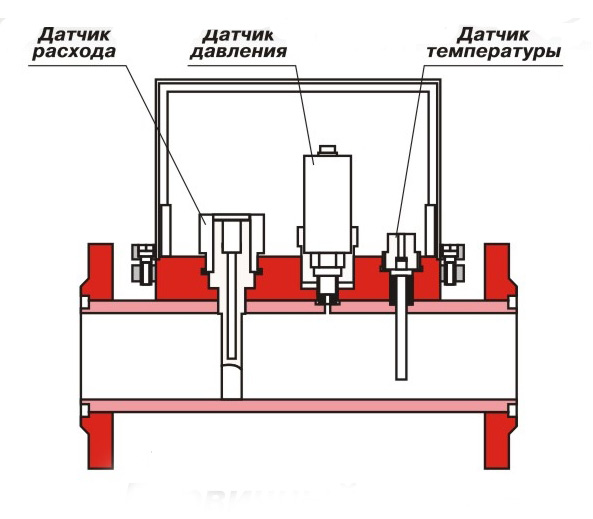

Первичный преобразователь представляет собой отрезок трубопровода с фланцами, в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.
Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме "да", "нет", его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.
Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4...20 мА.
Датчик температуры представляет собой первичный преобразователь температуры (термосопротивление платиновое с нормирующим усилителем 4...20мА).
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа и по цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор - "БИП" (блок интерфейса и питания).

Регистратор

Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.
Съем информации с регистратора возможен несколькими способами:

Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
Для оперативного контроля регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.

Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.
Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве "констант".
При выходе прибора из строя учет газа ведется по условно-постоянным значениям, вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.

Монтаж

Первичный преобразователь расходомера-счетчика газа ИРВИС-РС4М может быть установлен в горизонтальный, вертикальный или наклонный трубопровод. В связи с тем, что расходомер практически не загромождает проход трубопровода, в месте установки первичного преобразователя не требуется организация обводного байпасного канала. Для удобства монтажа в базовый комплект поставки включен монтажный комплект, состоящий из ответных фланцев, габаритной катушки имитатора, уплотнительных колец, крепежа, 10 м. соединительного кабеля. Для снижения требований к квалификации монтажной организации и повышения точности измерений в комплект поставки может быть включен прямолинейный измерительный участок, аттестованный заводом изготовителем (вариант "врезки" "И" Приложение 5.2 Руководства по эксплуатации).
