ИРВИС-УПГ-М

ИРВИС-УПГ-М
Раздел: Установки поверочные газодинамические Установка поверочная газодинамическая ИРВИС-УПГ-М предназначена для выполнения поверки промышленных счетчиков, расходомеров и расходомеров-счетчиков газа.

По верхнему пределу воспроизводимого расхода установка имеет 7 модификаций.
Технические параметры
Принцип действия
Документы
Программы и инструкции

Вернуться на предыдущую страницу

Технические параметры

Диапазон воспроизводимых расходов установкиот 0,003 до 16000 м3/ч.

Предел относительной погрешности установки при измерении объемного расхода воздуха
±0,3% (±0,02)

Эталонные преобразователи расхода
набор критических сопел

Поверочная среда
воздух

Полный срок службы установки с использованием ЗИП и проведением регламентных работ
20 лет

Потребляемая мощность
3,5 - 260 кВт.



Принцип действия

Принцип действия установок основан на сравнении эталонных объёма и объёмного расхода газа, прошедших через установку и поверяемые средства измерений, с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.

Установки применяются для калибровки и поверки расходомеров, расходомеров-счётчиков и преобразователей расхода газа в диапазоне воспроизводимых расходов установки.

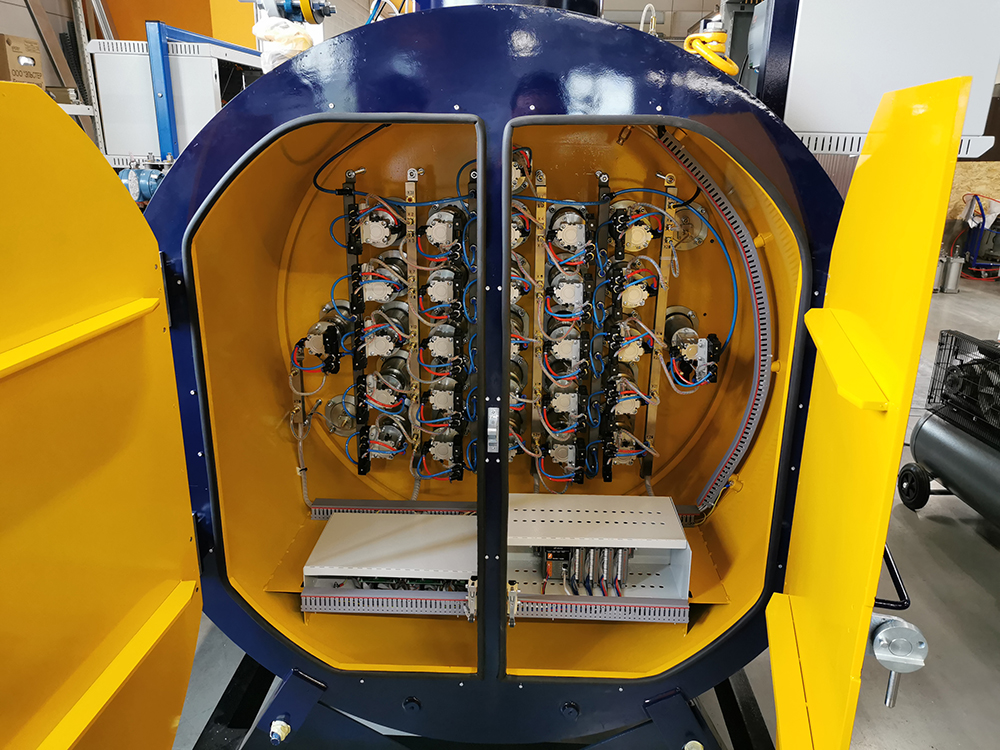

В качестве эталонных преобразователей расхода в установках применяются эталонные критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.
