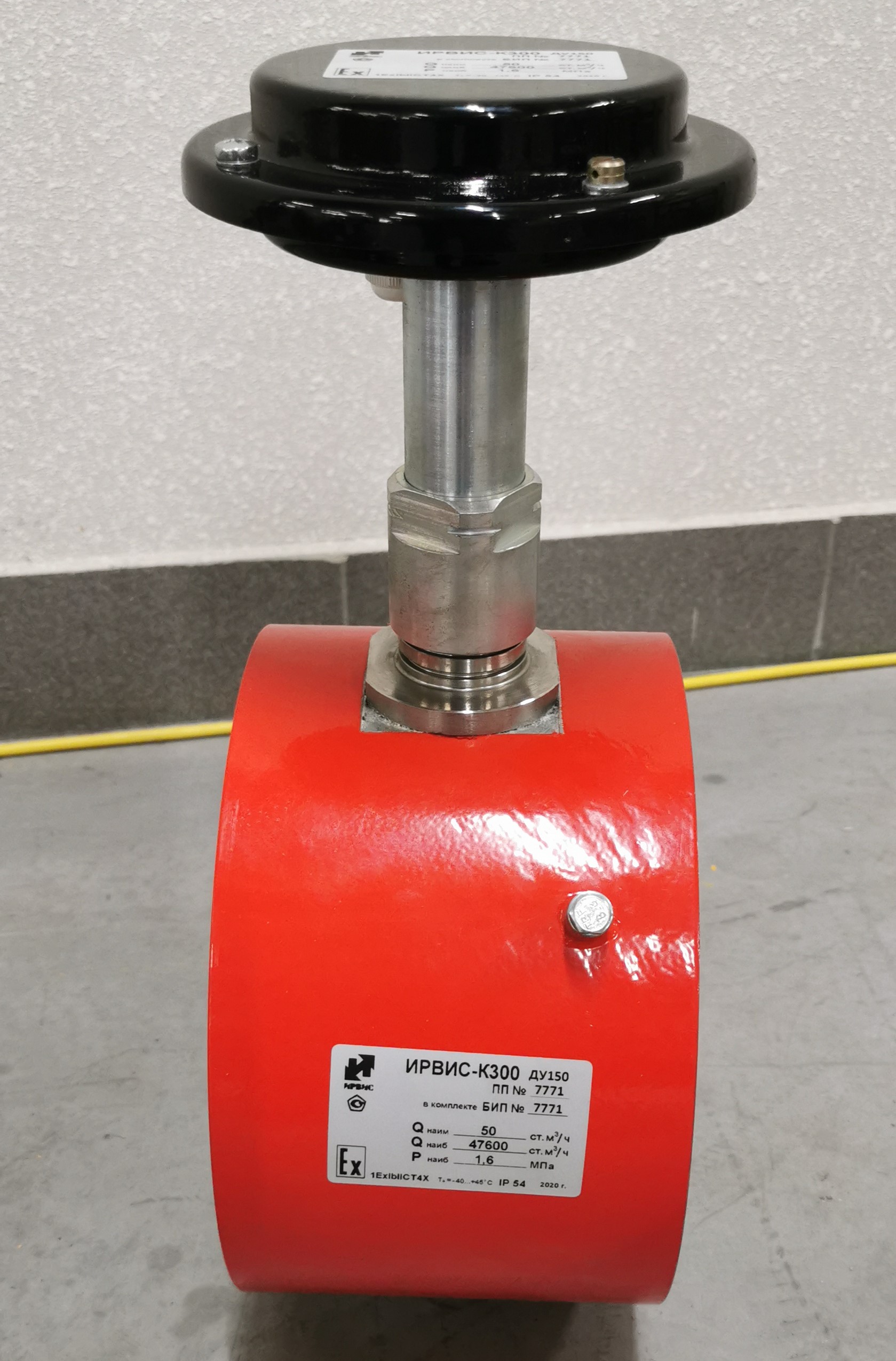

Ирвис-К300

Ирвис-К300
Раздел: Вихревые расходомеры-счетчики Расходомеры Ирвис-К300 предназначены для измерения объемного расхода газов при рабочих условиях и формирования частотного, токового и цифрового (RS-485) выходного сигналов, пропорциональных расходу, в составе узлов коммерческого и технологического учета в установках коммунальных и промышленных предприятий (коммерческий, покотловой, поагрегатный учет и т.д.) при измерении объема горючих (природный, попутный нефтяной) и инертных (воздух, азот и т.д.) газов. Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции

Основные достоинства

  • широкий диапазон измерений (1:150, 1:300, 1:400) в базовом исполнении
  • не чувствителен к пневмоударам
  • повышенная стойкость к загрязнению газа
  • работа на нестационарных потоках
  • не требуется измерения перепада давления на счётчике
  • имитационный способ переодической поверки
  • поставка в комплекте с прямолинейными участками
  • правильность монтажа обеспечивается конструктивом присоединительных частей
  • возможность передачи данных по цифровому интерфейсу

Вернуться на предыдущую страницу

Технические параметры

Номинальный диаметр полнопроходного исполнения, мм50, 80, 100, 150, 200, 300

Номинальный диаметр врезного исполнения, мм
до 300

Номинальный диаметр погружного исполнения, мм
от 300 до 2000

Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч
от 7,0 до 435732

Диапазон измерения массового расхода пара, т / ч
от 0,0049 до 1189

Диапазон выходных сигналов
Частотный, Гц
1…1000

Токовый, мА
4…20

Диапазон измерений абсолютного давления, МПа
от 0,05 до 10

Диапазон измерений температуры, 0С
от –40 до +250

Пределы допускаемой относительной погрешности при рабочих условиях, %
от ±1,0 до ±1,5

Питание, В
220

Маркировка взрывозащиты ПП
БИП
1ExibdIIСT4X
[Exib] IIC

Межповерочный интервал
3 года

Методика поверки
без проливная (имитационная), проливная



Принцип действия

Принцип действия расходомера Ирвис-К300 основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела.

Ирвис-К300 состоит из Первичного преобразователя (ПП) и Блока Интерфейса и Питания (БИП).

В ПП используется датчик расхода оригинальной разработки НПП «Ирвис», защищенного патентом Российской Федерации. Датчик расхода состоит из тела обтекания (генератор вихрей) и детектора вихрей (чувствительный элемент терморезистор). Тело обтекания, изготовленное из износостойкой нержавеющей стали, имеет экспериментально оптимизированную форму поперечного сечения и обеспечивает устойчивую генерацию вихрей при обтекании потоком газа в широком диапазоне расходов. Конструкция тела обтекания реализует гидродинамический механизм самоочистки рабочих кромок, что обеспечивает поддержание стабильных метрологических характеристик при сильном загрязнении рабочей среды. Чувствительный элемент детектора вихрей вынесен из потока газа, установлен внутри тела обтекания в поперечном отверстии — канале перетока.

Каждый выпущенный экземпляр Ирвис-К300 проходит прямую градуировку на поверочной установке во всем диапазоне рабочих расходов методом сличения с эталонным набором критических сопел.

Комплектация

Высокая точность и качество

Использование частотного вихревого сигнала, микропроцессорная обработка сигнала и индивидуальная градуировка расходомеров-счетчиков на образцовой расходомерной установке обеспечивают высокую точность и помехоустойчивость в самых сложных условиях применения. Высокая точность сохраняется во всем диапазоне измерений расхода, а частотный вихревой сигнал обеспечивает долговременную стабильность показаний и отсутствие дрейфа нуля.

Передача и представление информации

Ирвис-К300 формирует следующие выходные сигналы, пропорциональные расходу:

  • Частотный (1…1000 Гц, иной диапазон частот оговаривается при заказе) в базовой комплектации прибора;
  • Токовый (4…20 мА). В базовой комплектации прибора;
  • Стандартный цифровой интерфейс RS-485. Протокол обмена МОDBUS. Данная опция оговаривается при заказе.

ИРВИС-К300 представляет информацию о текущем расходе в м3/час при рабочих условиях, и накопленном объеме газа в м3 на ЖКИ-дисплее, расположенном в корпусе БИП. Данная опция оговаривается при заказе.
