ИРВИС Ультра-К
|
Раздел: Ультразвуковые расхдомеры-счетчики
Расходомеры-счетчики ИРВИС-Ультра полнопроходной модификации К с номинальным диаметром DN50, с исполнением корпусов, рассчитанных на давление до 1,6 МПа и использующие внешнее электрическое питание.
Отличная альтернатива роторным расходомерам типа RVG и RABO (G16-65, G100). Замена без необходимости перемонтажа трубопровода.
Габаритные размеры ИРВИС-Ультра-Пп-К идентичны аналогичным роторным расходомерам сторонних производителей, что упрощает их внедрение и установку взамен существующих роторных расходомеров, таких как (RVG G16-65,G100 и RABO G16-65,G100). Технические параметры
Принцип действия
Комплектация
Монтаж
Документы
Программы и инструкции
Основные достоинства- Минимальное необходимое требование прямолинейных участков ( 2Ду до и 2Ду после)
-
не чувствителен к пневмоударам
-
умный расходомер (отправка отчётов, отправка SMS о нештатных ситуациях)
-
не требуется измерения перепада давления на счётчике
-
имитационный способ переодической поверки
-
поставка в комплекте с прямолинейными участками
-
в комплекте поставки имитационная катушка расходомера
-
правильность монтажа обеспечивается конструктивом присоединительных частей
-
комплектуется токовым интерфейсом 0-5 мА, 4-20 мА (для использования в автоматических системах управления)
-
интерфейсы RS 232 и RS 485 ModBus RTU с возможностью подключения двух систем телеметрии
-
в комплекте поставки устройство для считывания архивов
-
программное обеспечение для обработки данных с расходомера-счётчика в свободном доступе на сайте.
|
Вернуться на предыдущую страницу
|
|
Технические параметры
| Измеряемая среда | природный газ по ГОСТ 5542–2014, попутный нефтяной газ по ГОСТ Р 8.615–2005, водород, гелий, ацетилен, другие горючие газы, воздух, инертные газы, при температуре от минус 40 до плюс 60 °С, абсолютном давлении от 0,05 до 1,6 МПа,(в зависимости от диапазона измерения примененного первичного преобразователя давления и исполнения ПП) |
Номинальный диаметр ПП, мм | 50 |
Диапазон измерений объёмного расхода газа при рабочих условиях, м3/ч | от 0,4 до 200 |
Диапазон измерений объёмного расхода газа при стандартных условиях, м3/ч | от 0,4 до 3409 |
Диапазон измерений скорости газа, м/с | от 0,057 до 48 |
Диапазон измерений абсолютного давления, МПа | от 0,05 до 1,6 |
Диапазон измерений температуры, 0С | от -40 до +60 |
Пределы допускаемой относительной погрешности при рабочих условиях, % | от ±0,5 до ±1,4 |
Пределы допускаемой относительной погрешности при приведении к стандартным условиям, от влияния изменения температуры окружающей среды от (20 5) С в рабочем диапазоне температур составляют, % | 0,15 |
Питание, напряжение переменного тока, В | (220), частота (50) Гц |
Маркировка взрывозащиты | ПП - 1Ex ib II СT4 Gb X
БИП - [Ех ib Gb ] IIC, по ГОСТ 30852.1-2002,ГОСТ 30852.0-2002, ГОСТ 30852.1 |
Длина СК | не более 400 м |
Средний срок службы | 15 лет |
Межповерочный интервал | 3 года |
Методика поверки | без проливная (имитационная), проливная. |
Принцип действия
Принцип действия расходомера-счетчика основан на измерении разности времён прохождения импульсов ультразвуковых колебаний по направлению движения потока рабочего газа и против него. Учет знака разности времен прохождения ультразвуковых колебаний позволяет измерять расход, как в прямом, так в обратном направлениях, реверсивные потоки газа. Возбуждение импульсов производится ПЭП, установленными на измерительном участке трубопровода, в котором производится измерение расхода газа.

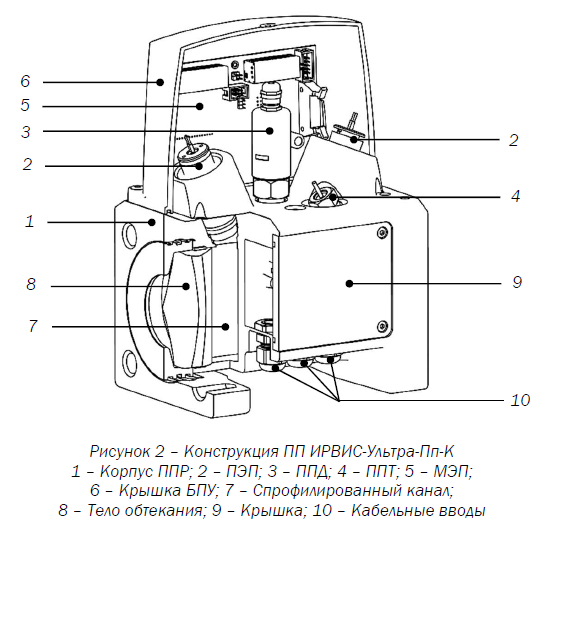

Расходомер-счетчик состоит из первичных преобразователей (ПП), блока
интерфейса и питания (БИП), соединительного кабеля (СК).
Комплектация
| Характеристики |
Параметры |
| Первичный преобразователь (ПП), до 4-х ПП |
Исполнение: полнопроходной. |
| В состав ПП входят: |
ППР – первичный преобразователь расхода;
ППД – первичный преобразователь давления;
ППТ – первичный преобразователь температуры;
БПУ – блок преобразователя – усилителя; |
| Блок интерфейсов и питания (БИП), до 4-х каналов подключения ПП |
Исполнение: корпусное, бескорпусное; |
| В состав БИП входят: |
БИ - блок индикации с кнопками управления;
БИЗ – барьер искрозащиты;
РИ – регистратор информации (с интерфейсами RS-232/485);
БПС- блок питания сетевой (при питании БИП от сети 220 В);
АВП – адаптер внешнего питания (при питании БИП от сети 24 В или устройства бесперебойного питания);
ТИ – токовый интерфейс (0-5 мА, 4-20 мА) при заказе; |
| Устройство бесперебойного питания (УБП-Х-Х) по заказу |
Исполнение: корпусное, бескорпусное; |
| В состав УБП входят: |
БПВ – блок питания внешний;
Блок аккумуляторов;
Автоматический трёхфазный выключатель (при корпусном исполнении);
Шкаф (при корпусном исполнении); |
| ИРВИС-извещатель, по заказу |
Обеспечивает дистанционный контроль текущих значений и архивов со счетчика газа и автоматическое оповещение персонала о нештатных ситуациях; |
| ШКАФ-ИРВИС-КИП, по заказу |
Предназначен для установки вторичной аппаратуры узлов учёта газа, других контрольно-измерительных приборов, приборов электроавтоматики и телемеханики и для обеспечения рабочих температурных условий не менее плюс 5±3°С при температуре окружающей среды менее плюс 5°С. |
| Комплект прямолинейных участков, по заказу |
Прямолинейный участок до ПП ( 2 Ду ) вариант врезки;
Прямолинейный участок после ПП ( 2 Ду) вариант врезки; |
| Монтажный комплект: |
Шпильки или болты, гайки, кольцевые прокладки, ответные фланцы; |
| Имитационная вставка (катушка под ПП): |
Для монтажа прямолинейных участков в газопровод;
(запрещается использование ПП при монтаже и продувке прямолинейных участков) |
| Флеш-карта+ USB адаптер (диспетчеризация ногами): |
Для быстрого переноса данных в электронном виде из счётчика на компьютер; |
Монтаж
Расходомер-счетчик ИРВИС-Ультра-Пп-К является полнопроходной модификацией, со сниженными требованиями к длине прямых участков (до 2Ду и 2Ду после). Отличная замена роторным расходомерам типа RVG и RABO (G16-65, G100), без необходимости перемонтажа трубопровода;
Габаритные размеры ИРВИС-Ультра-Пп-К идентичны аналогичным роторным расходомерам сторонних производителей, что упрощает их внедрение и установку взамен существующих роторных расходомеров, таких как (RVG G16-65,G100 и RABO G16-65,G100).
