Первичный преобразователь.

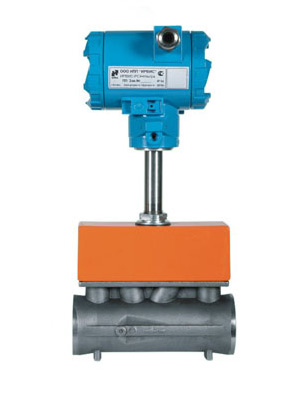

Первичный преобразователь представляет собой отрезок трубопровода специальной формы, оптимизирующей поток, в котором установлен ультразвуковой расходомер, первичный преобразователь давления, первичный преобразователь температуры, плата вычислителя.
Первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур.
Первичный преобразователь температуры - термосопротивление платиновое.
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям, накапливает в энергонезависимой памяти нарастающим итогом значение прошедшего объема газа. Информация об измеряемых параметрах и накопленном объеме газа с первичного преобразователя передается по цифровой линии связи на специализированный регистратор - "БИП" (блок интерфейса и питания).
Регистратор.
Регистратор ведет архивацию измеряемых параметров (глубина архива 120 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезо-пасным электрическим цепям.
К регистратору возможно подключить до четырех первичных преобразователей.
Съем информации с регистратора возможен несколькими способами:
- Для оперативного контроля, регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
- Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
- Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
- Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
К регистратору возможно одновременно подключить две независимые системы телеметрии. К примеру потребителя и поставщика газа.
Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации или пломбируемым переключателем.
Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве констант.
При выходе прибора из строя учет газа ведется по условно-постоянным значениям вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.
